EGW-100

緊急時に危険を知らせる警報システム

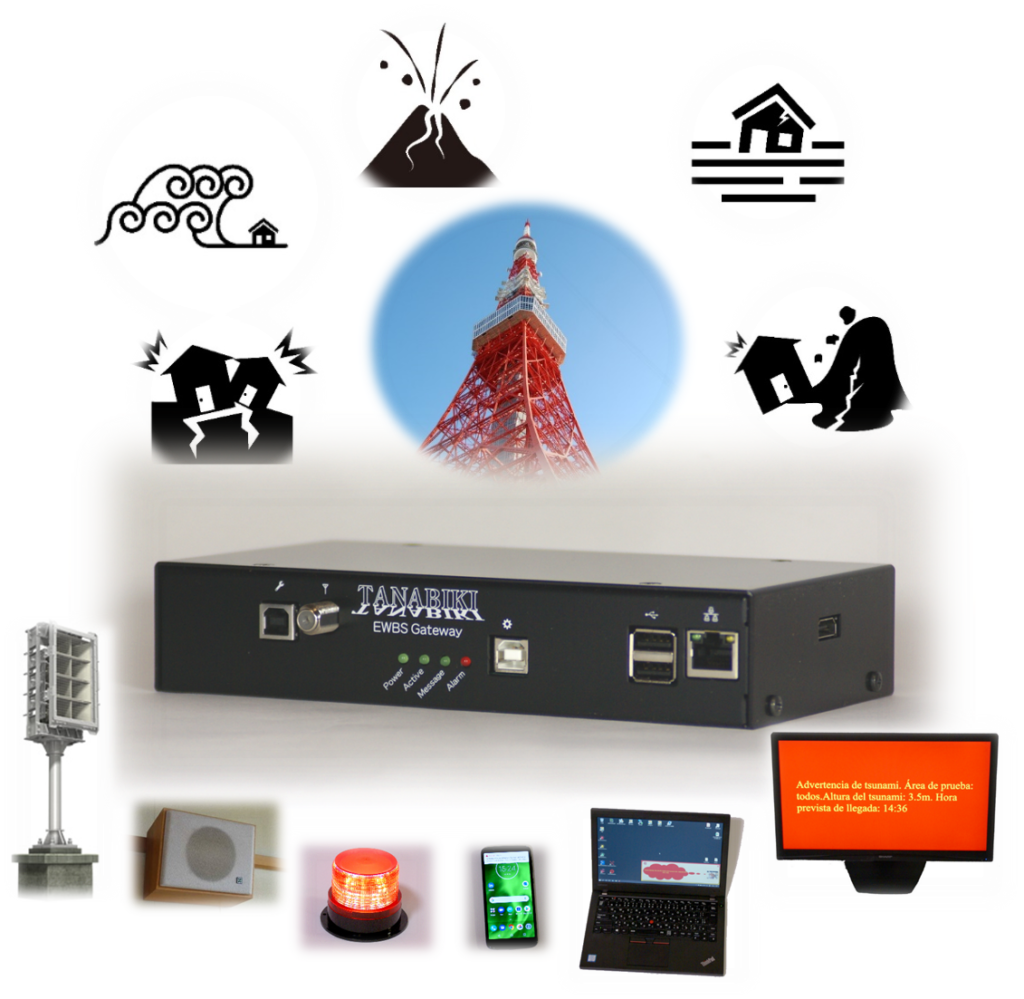

EWBS Gateway  EGW-100 は、地上波デジタルテレビ放送で発報される緊急警報を受信し、IPネットワーク上のPCおよび携帯端末に通知したり、音声出力ポートから文字情報を読み上げたりする装置です。また、平常時の非同期文字スーパー情報を取得しそれぞれのポートに出力できます。

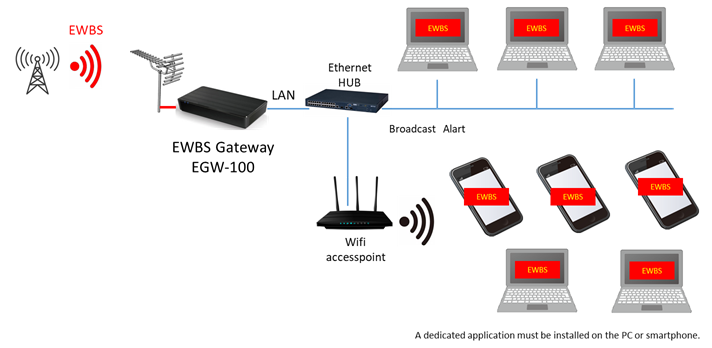

◆IPネットワーク出力

EGW-100 のLANポートから、緊急警報をブロードキャストします。同一ネットワークに接続されたPCや携帯端末にメッセージを通知します。メッセージを受信するためには、各端末に専用の常駐アプリをインストールしておく必要があります。冗長化に対応しており、同一ネットワークに2台まで設置できます。

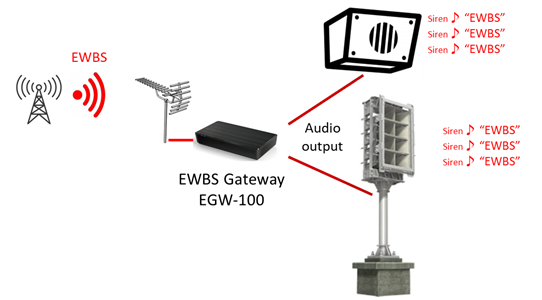

◆オーディオ出力

オーディオ出力ポートから、緊急警報を受信した場合、警報音とともに緊急警報の文字情報を読み上げます。学校などの館内放送や、街頭や海岸沿いのサイレンに応用できます。文字情報の読み上げは、英語、スペイン語、ポルトガル語に対応しています。

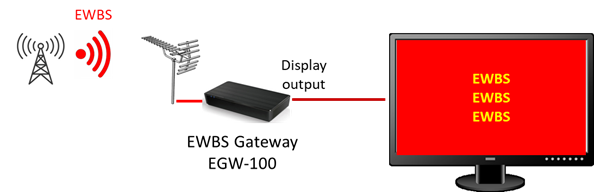

◆グラフィック出力

グラフィック出力ポートから、緊急警報や平常時の文字情報をモニタ画面に出力します。文字情報が無い場合には、スライドを再生できます。

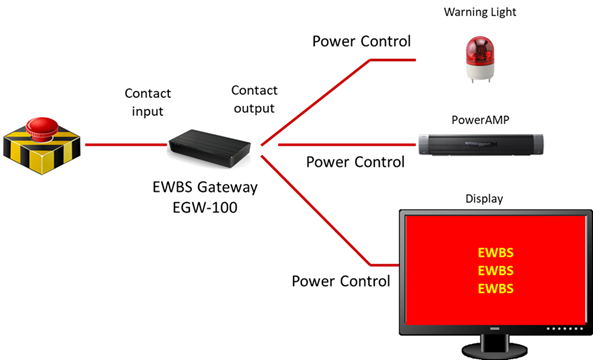

◆接点入出力

EGW-100 には接点入力および接点出力がそれぞれ4個ずつ付いています。

接点入力には、リモコンスイッチを取り付けたり、接続する機器の接点アラーム出力接続し、機器の監視を行うために使用します。接点出力は、パワーアンプやディスプレイ表示器の電源を操作したり、ウォーニングライトを点滅させたりするために使用します。

緊急警報放送、平常時非同期文字スーパー情報は、次の運用が想定されています。EGW-100はこれらを区別し、出力の有無や出力方法を設定する機能を持っています。

1. Special Alarm (EWBS)
 津波等、沿岸のサイレンを起動する災害などを想定

2. Nomal ALARM (EWBS)
 サイレンを起動する必要のない災害などを想定

3. Important Notification
 防災機関から放送される重要なお知らせを想定

4. General Information
 天気や交通情報など日常の生活情報を想定

5. Training
 サイレンのチェックおよび訓練を想定

主な仕様

EWBSレシーバー
製品名称EWBS Gateway
型番EGW-100
インターフェース
ネットワーク1ポート 100BASE-TX
オーディオ出力1ポート ライン(RCA) アナログ
グラフィック出力1ポート VGA, SVGA, XGA, SXGA, 720p, 1080p
接点入力4ポート 5V/10mA
接点出力4ポート 45V/500mA以下
USB-A2ポート USB 2.0 (機能拡張用)
USB-B2ポート 保守用
その他
電源DC 12V-24V
消費電力5W
外形寸法 (幅×高さ×奥行) 突起物を含む200 × 40 × 105 mm 200 × 40 × 125 mm
重量500g
ACアダプタ付属品
出力  端子  性能  ケーブル長DC12V  1A 内径:φ2.1mm 外形:φ5.5mm センタープラス リプル:150mV以下 約140cm
入力  端子AC100V – 240V (50Hz – 60Hz)  0.31A Type A  (NEMA 1-15P)
